Hej tam! Jako dostawca części z tworzyw sztucznych POM od dłuższego czasu jestem po kolana w świecie formowania wtryskowego. POM, czyli polioksymetylen, to niezwykle popularne tworzywo konstrukcyjne. Ma wysoką sztywność, doskonałą stabilność wymiarową i dobrą odporność na zużycie. Ale nie oszukujmy się, optymalizacja procesu formowania wtryskowego części z tworzyw sztucznych POM może przyprawić o prawdziwy ból głowy. Dlatego na tym blogu podzielę się kilkoma wskazówkami i trikami, które zdobyłem przez lata, aby proces formowania wtryskowego był płynniejszy i wydajniejszy.
1. Przygotowanie materiału
Po pierwsze, musisz odpowiednio obchodzić się z materiałem POM. POM jest higroskopijny, co oznacza, że może wchłaniać wilgoć z powietrza. Wilgoć ta może powodować różnego rodzaju problemy podczas procesu formowania wtryskowego, takie jak pęcherze, puste przestrzenie i obniżone właściwości mechaniczne końcowych części.
Dlatego zanim zaczniesz formować, musisz odpowiednio wysuszyć granulki POM. Zwykle zalecam suszenie ich w temperaturze około 80–100°C przez 3–4 godziny. Aby obniżyć zawartość wilgoci do poziomu poniżej 0,02%, można użyć suszarki ze środkiem pochłaniającym wilgoć. Ten krok może wydawać się kłopotliwy, ale zaufaj mi, zaoszczędzi Ci to mnóstwo kłopotów w przyszłości.
2. Projekt formy
Forma jest sercem procesu formowania wtryskowego. Dobrze zaprojektowana forma może mieć ogromny wpływ na jakość i wydajność części POM.
-

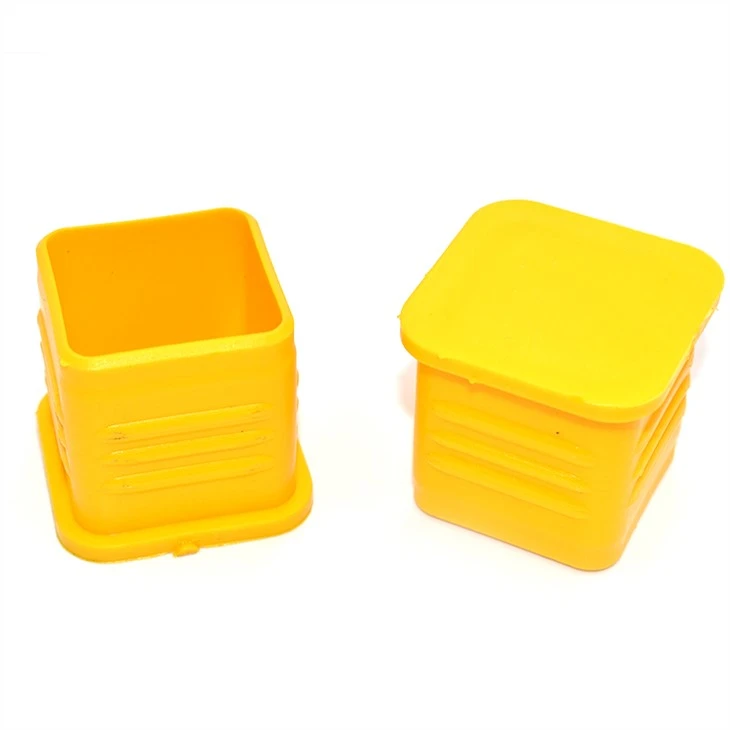

Projekt bramy: Brama to miejsce, w którym stopione tworzywo sztuczne wchodzi do gniazda formy. W przypadku POM często dobrym wyborem jest bramka bezpośrednia lub bramka punktowa. Bezpośrednia bramka zapewnia duży obszar przepływu, co pomaga tworzywu szybko wypełnić ubytek. Z drugiej strony bramka punktowa może wytworzyć dużą szybkość ścinania, co może poprawić płynność POM. Możesz się sprawdzićDostosowane kolorowe kwadratowe części plastikowe PP PA6 formowane wtryskowoaby zobaczyć przykłady dobrze zaprojektowanych form.
-
Projekt wentylacji: POM uwalnia niewielką ilość gazu podczas procesu formowania. Jeśli gaz nie będzie mógł się wydostać, może spowodować ślady przypaleń, krótkie strzały lub inne wady części. Musisz więc zaprojektować odpowiednie otwory wentylacyjne w formie. Otwory wentylacyjne należy umieścić na końcu ścieżki przepływu lub w miejscach, w których może gromadzić się gaz.
-
Układ chłodzenia: POM ma stosunkowo wysoką szybkość krystalizacji. Dobrze zaprojektowany układ chłodzenia ma kluczowe znaczenie dla kontrolowania szybkości chłodzenia i zapewnienia równomiernego skurczu części. Aby szybko usunąć ciepło z tworzywa sztucznego, można użyć kanałów chłodzących w formie. Upewnij się, że kanały chłodzące są równomiernie rozmieszczone, aby uniknąć nierównomiernego chłodzenia, co może prowadzić do wypaczenia i niestabilności wymiarowej.
3. Ustawienia maszyny
Uzyskanie właściwych ustawień maszyny jest jak znalezienie idealnego punktu dla procesu formowania wtryskowego.
-
Temperatura beczki: Temperatura beczki wpływa na lepkość POM. Ogólnie rzecz biorąc, temperatura beczki dla POM powinna wynosić od 180 do 220°C. Temperatura powinna być wyższa w tylnej części lufy i stopniowo spadać w kierunku dyszy. Pomaga to zapewnić, że POM jest całkowicie stopiony i ma dobrą płynność.
-
Ciśnienie i prędkość wtrysku: POM ma stosunkowo wysoką lepkość stopu, dlatego do wypełnienia gniazda formy należy zastosować wysokie ciśnienie wtrysku. Jednakże, jeśli ciśnienie wtrysku jest zbyt wysokie, może to spowodować wykwity lub inne defekty. Zwykle zaczynam od ciśnienia wtrysku wynoszącego około 80–120 MPa i dostosowuję je w zależności od rozmiaru i złożoności części. Należy również dokładnie kontrolować prędkość wtrysku. Wysoka prędkość wtrysku może pomóc w szybkim wypełnieniu ubytku, ale może również powodować powstawanie pułapek powietrznych lub tryskanie.
-
Trzymanie ciśnienia i czasu: Po wypełnieniu gniazda formy należy zastosować docisk, aby upakować tworzywo sztuczne i skompensować skurcz. Ciśnienie docisku jest zwykle niższe niż ciśnienie wtrysku i wynosi około 40 - 80 MPa. Czas utrzymywania zależy od grubości części. W przypadku cieńszych części wystarczający jest krótszy czas przetrzymywania, natomiast grubsze części mogą wymagać dłuższego czasu przetrzymywania.
4. Monitorowanie procesu i kontrola jakości
Po rozpoczęciu procesu formowania wtryskowego należy go uważnie obserwować.
- Monitorowanie: Użyj czujników do monitorowania temperatury, ciśnienia i innych parametrów procesu w czasie rzeczywistym. Dzięki temu można wcześnie wykryć wszelkie nieprawidłowości i szybko dokonać korekty. Na przykład, jeśli temperatura w beczce nagle spadnie, może to wskazywać na problem z systemem grzewczym.

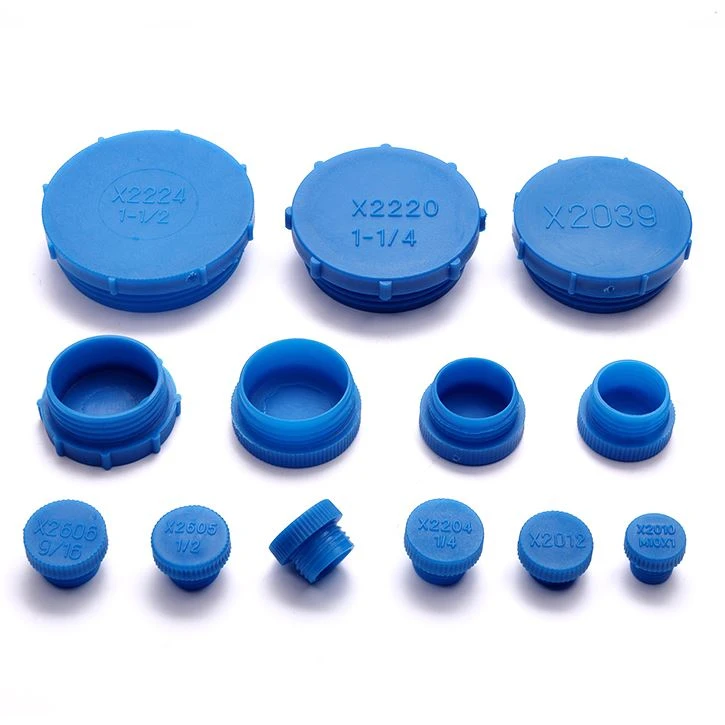

- Kontrola jakości: Regularnie sprawdzaj kształtki pod kątem wad. Sprawdź, czy nie ma błysku, krótkich zdjęć, wypaczeń i wad powierzchni. Można zastosować różne metody kontroli, takie jak kontrola wizualna, pomiar wymiarowy i testy mechaniczne. Jeśli znajdziesz jakiekolwiek wadliwe części, przeanalizuj przyczynę i natychmiast podejmij działania naprawcze. Możesz odnosić się do produktów takich jakTrwałe, plastikowe nasadki z niebieskiego PP o średnicy 42 mmIPodkładka z nylonowego tworzywa Ptfe Absjako przykłady wysokiej jakości części z tworzyw sztucznych.
5. Rozwiązywanie problemów
Nawet przy najlepszym przygotowaniu i ustawieniach możesz napotkać pewne problemy podczas procesu formowania wtryskowego. Oto kilka typowych problemów i sposobów ich rozwiązania:
- Krótkie ujęcia: Jeśli części nie są całkowicie wypełnione, przyczyną może być niskie ciśnienie wtrysku, niska temperatura stopu lub zablokowana brama. Sprawdź ustawienia maszyny i w razie potrzeby wyczyść bramę.
- Wypaczenie: Wypaczenia są często spowodowane nierównomiernym chłodzeniem lub nierównomiernym skurczem. Wyreguluj układ chłodzenia, aby zapewnić równomierne chłodzenie i sprawdź projekt formy pod kątem obszarów, które mogą powodować nierównomierne naprężenia.
- Błysk: Błysk pojawia się, gdy tworzywo sztuczne wycieka z gniazda formy. Może to być spowodowane wysokim ciśnieniem wtrysku, zużytymi częściami formy lub niewłaściwą siłą zwarcia. Zmniejsz ciśnienie wtrysku, wymień zużyte części lub zwiększ siłę docisku.
Wniosek
Optymalizacja procesu formowania wtryskowego części z tworzyw sztucznych POM jest złożonym, ale satysfakcjonującym zadaniem. Zwracając uwagę na przygotowanie materiału, projekt formy, ustawienia maszyny, monitorowanie procesu i rozwiązywanie problemów, możesz wydajnie wytwarzać wysokiej jakości części POM.
Jeśli jesteś na rynku części z tworzyw sztucznych POM lub masz jakiekolwiek pytania dotyczące procesu formowania wtryskowego, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci zaspokoić wszystkie Twoje potrzeby związane z częściami z tworzyw sztucznych i upewnić się, że otrzymasz najlepsze produkty do swoich projektów. Rozpocznijmy rozmowę i zobaczmy, jak możemy współpracować!
Referencje
- „Podręcznik formowania wtryskowego” O. Kröpliena
- „Materiały z tworzyw sztucznych” JA Brydsona
